推車轉盤噴砂機

一、方案概述

本公司是一家具有十多年集表面處理和高新技術研究開發、設計、制造、銷售爲一體的專業機械制造企業，同時也是同行業規模實力較雄厚的制造商，曾爲多家知名大型企業和國家級重點企業提供表面處理設備，如西安北方秦川集團有限公司、四川長虹電器集團公司、貴州黎陽機械廠、首都鋼鐵公司等。

本方案是依據貴司的技術要求及産品特征而設計的手動噴砂機，可滿足對工件表面進行去除油脂、氧化皮等雜物。

本套設備主要由主機、儲砂箱、脈沖反吹灰除塵系統、自動回收磨料機構、噴槍系統、照明系統
、電氣控制系統、空氣壓縮機（用戶自備）等組成。



二、方案設計依據及主要技術參數

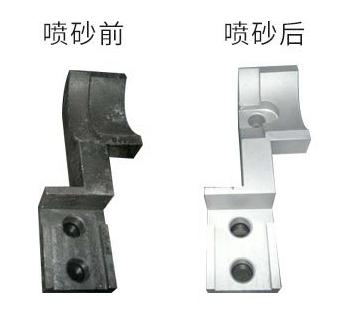

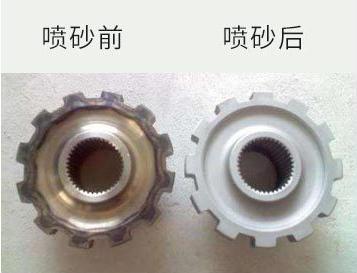

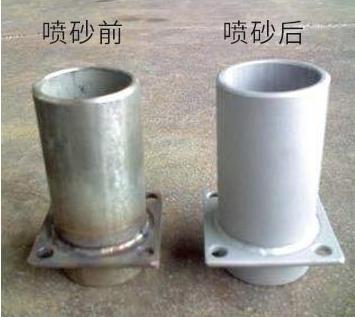

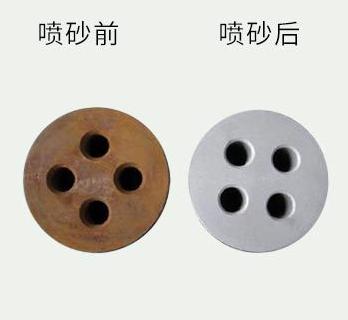

設備實物圖及各類鋼材、鋁材
，鐵件噴砂效果：







1、設計依據：

JB／T8355－96       噴砂設備通用技術條件

GB 5226.2－2002    工業機械電氣設備第一部分  通用技術條件

GB 12265－90             機械防護安全距離

GB 8923－88    塗裝前鋼材表面鏽蝕等級和除鏽等級

GB 16297－1996 大氣污染物綜合排放标準

GB 12348－90 工業企業廠界噪聲标準

GBZ 1－2002 工業企業設計衛生标準

GBZ 2－2002 工業場所有害因素職業接觸限值

2、主要技術參數：

1）主  機

外形尺寸 ：長1400×寬1400×高1750 mm

進門尺寸：長1200×寬1200×高850mm

轉盤尺寸：1000mm

手推車尺寸
：1200*1000*700mm

2） 照明

18W LED照明燈

3）專用噴砂管

Φ13 高耐磨噴砂管

4）噴槍

噴 槍 ：1噴砂槍

噴 嘴 ：Ф10×Ф20×60 mm碳化硼噴嘴

最大耗氣量 ：≈1m³/min

噴砂介質 : 46-360号 鋼丸、玻璃珠、切丸、鋼砂、碳化矽、陶瓷珠

首次裝入量 :25KG

5）電氣控制系統

斷路器、繼電器、熱過載保護器、控制按鈕

6）除塵系統

本機配置一台濾芯除塵器，它是噴砂行業中除塵效果最佳的一種新型産品，本機配制專用除塵濾芯。其過濾效率爲：99%大於2.0微米粒子。它可使粉塵與氣體有效地分離, 将工作中産生的粉塵清除，大大降低對環境污染造成的危害。其廢氣排放可達國家環保排放标準（GB-/T16157-1996）：TSP≤120mg/m3 。

濾芯除塵器由高效濾芯
、反吹濾芯機構、離心風機、集塵鬥車、機體、風管、風管彎頭等組成。

1、機體由3mm優質低碳鋼闆焊接而成，内外表面噴漆處理

2、 高效濾芯φ320X660，共1件。高效濾芯進行除塵處理，淨化效果符合國家環保标準。高效濾芯用100%的聚脂纖維材料制造，厚度0.7mm，透氣度10um，氣阻2.08mbar（保證空氣流速爲40cm/s時，所需要的壓力爲2.98mm水柱）,耐溫能力最高200度。

3 、4﹣72型中壓風機，A式傳動，功率爲：550W。

反吹濾芯機構由貯氣罐、脈沖電磁閥、氣管等組成。

4、風管由∅100PVC管組成。

5、清灰方式:  脈沖振動清灰。

7）噪    音：

在除塵處理系統後，增加降噪處理使噪音控制≦90db。

8）照明系統

照明度：≥300Lux



三、本機工作原理

1、本機採用吸入式噴砂，即利用壓縮空氣在噴槍内高速流動形成負壓産生引射作用
，将旋風分離器貯存箱内的磨料通過砂管吸入噴槍内，然後随壓縮空氣流由噴嘴高速射到工件表面，達到噴砂加工的目的。在工作狀态時，壓縮空氣和砂料邊混合邊噴射，使壓縮空氣得到充分利用，空氣的流量和砂料的流量便於調節
，能得到理想的混合比，能源和砂料消耗少，清理效率高，适用於電子，飛機、機車配件、五金、化工等行業工件表面大面積清理處理。其主要功能如：

第一、噴射到工件表面的砂料在工件表面進行沖擊研磨，把工件表面的雜質及氧化皮清除掉，使表面積增大，提高塗層的附著力，提高塗裝質量
。

第二、可以分散結構體内在殘餘應力，達到硬化工件表面，增加零件表面對塑型變形和斷裂的抵抗能力，並使工件表層産生壓應力，提高其疲勞強度。

第三
、使工件表面上的缺陷和由於機械加工所帶來的損傷減少，從而降低應力集中
。

四、本機設計特點

1、設計新穎、外形美觀、操作簡單，效率高等特點，可根據不同的工藝要求更換不同粒度的磨料，配置的旋風分離系統能将可再利用的磨料與噴砂産生的粉塵有效分離並回收利用，從而降低磨料的損耗，節約生産成本。

2、在生産過程中可根據産品加工質量，随時調整各噴砂壓力及轉盤的轉動速度來實現最佳的噴砂效果。

3、主機内部與噴砂接觸區域配置的防護膠皮、機體用料δ3mm Q235鋼闆等，均有效提高瞭設備的使用壽命，可滿足瞭設備長期、穩定、可靠的生産需求。

4、機艙門的密閉性設計，濾芯除塵系統，可確保空氣排放标準達到：TSP≤120mg/m³的環保要求，有效保證工人的身體健康及防止環境的污染。

5、本設備所選用的材料均爲國内外高品質産品，所以設備的使用安全值得放心。

6、低壓電器元件採用施耐德、亞德客産品。



五、本機噴砂工藝流程

操作流程：

1. 1. 開啓空氣壓縮機、讓其供氣；
   2. 接通主電源，打開電控箱門，開啓電源總開關後關閉電控箱門，進入噴砂控制系統，其他電路保持通路狀态。
   3. 根據所需加工工件的需求來調節氣壓。
   4. 根據待加工工件的外形大小設置機器内部各項參數（如：噴槍的投入使用數量、噴射角度、噴射壓力以及噴嘴離工件表面距離）；
   5. 打開工作艙門往裏加砂，加入适當砂料後，關好艙門；

◇注：首次加砂1袋（25Kg裝），加砂料時需開啓風機，如果使用本機規定使用砂料（46#—320#），

1. 6. 放置待噴砂工件；
   7. 關閉好各處檢修門及工作艙門，手動噴砂作業，噴砂完成，打開艙門取出工件；
   8. 操作循環進行，工作結束後，按上述逆過程關閉設備，噴砂時間由噴砂效果來定。





六、電氣控制系統及能耗

1、電氣系統

（1）本機的電源，照明與控制電路採用220V的交流電。並同時設置有漏電保護開關。低壓電器元件採用施耐德、亞德客産品。

（2）本機控制系統採用獨立電器控制，噴砂主機控制面闆上設置有進氣壓力表、噴砂壓力表、噴砂壓力調節閥、電源起動/停止開關；壓力表用來觀察本機的氣源，噴砂壓力調節閥用來調節噴槍的噴砂壓力
。

2、空氣壓縮系統（客戶自備）

各噴砂壓力按工藝要求可進行調整，壓力由1～7bar不等
，噴槍壓力由調壓閥控制，並配有壓力表顯示，要求空壓機空氣壓力不小於7bar，噴槍需配備流量1m³/min幹燥壓縮空氣（7.5kw空壓機由用戶自備）,並配備一個1m³貯氣罐(用戶自備)。
